设计前准备工作

确定热水使用场所类型，作为划分热水使用时间及最高日用水定额的依据。如宾馆一般为全日制供水，使用时间为24h，最高日用水定额为一般为150L/标间。浴室一般为半日制供水，使用时间为12h，最高日用水定额一般为100L/人。工人宿舍根据实际情况，会有倒班或者全日制供水，使用时间为8~24h。最高日用水定额一般为50L/人。详细划分见4.3.2每日热水用水量计算。

了解每日热水用水量，作为系统设计依据，向经销商或甲方确认每日热水用水量或弄清日最高热水使用人数，使用房间数或用水点数量等，如宾馆房间个数、入住率，浴室每日高峰人数、用水点个数（如喷头、花洒个数），工厂或学校宿舍入住人数，并根据使用场所类型计算每日热水用水量。

确认工程所在地区：并根据气象参数表，冷水计算温度表（P21）了解当地气象参数，特别是最低水温、年平均水温及冬季平均气温，作为选择设备型号、数量及校核设备运行可靠性的依据。

1、明确建筑概况：建筑高度，机组、水箱的摆放位置，是否采用回水，作为水泵选型计算依据。

2、了解水电情况：预留水管口径，配电容量大小。若此点了解不到，需在设计资料中表明，水管预留口径，配电量大小。

3、了解甲方的具体要求，考虑其合理性。

4、每日热水用水量计算：Q容量=Q*N（Q容量—水箱的容量；Q—最高日用水定额L；N—日最高热水使用数量，单位根据场所确定）

根据上式计算每日热水用用水量和选择水箱大小，上式中N需向经销商或甲方确认，Q根据使用场所确定，常用场所数值如下表：

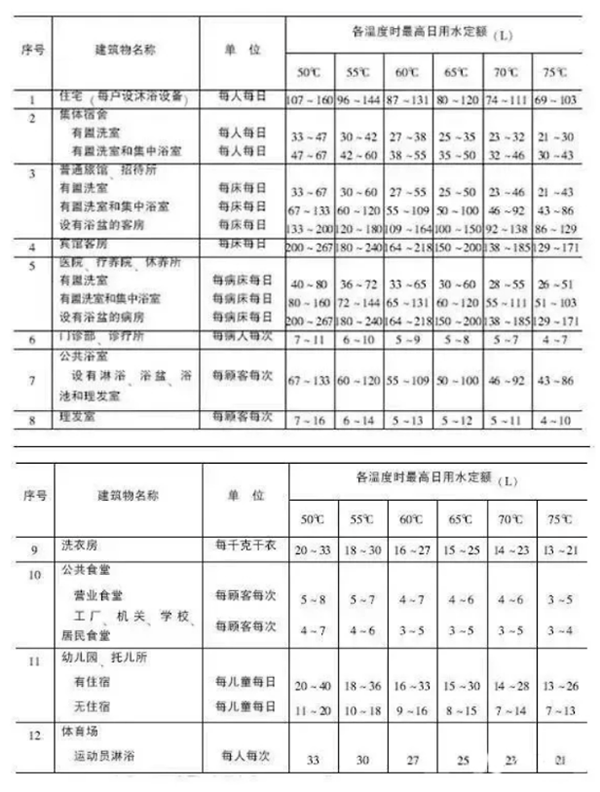

使用场所单位最高日用水定额L使用时间h，一般宾馆招待所每标间每日15024（全日制供水），3星宾馆每床每日100——15024全日制供水，4星宾馆每床每日160——18024全日制供水，5星宾馆每床每日30024全日制供水，浴室每人每日10012（半日制供水），工程宿舍或学校宿舍每人每日508（工厂三班倒）、12（工厂两班倒）、24（全日制供水）。上表中归类了一些常见场所最高日用水定额和使用时间，未归类上表中的场所见：热水定额表《建筑给水排水设计规范GB50015-2003》。

一、计算系统所需热量：

二、计算系统所需功率：

运行时间的考虑：

运行时间与用水量是影响机组选型计算中两个最主要的因素，用水量一般不变，所以根据工程情况的不同，运行时间在设计中的波动是比较大的。运行时间主要考虑以下几个方面：

1、节能性与经济性：在一定范围内，运行时间设计越少，那么说明系统配置的制热能力越大，即使冬季不需其他辅助加热，依靠空气源热泵就能满足热水需求，故运行成本相对较低，节能性增加，但初投入也增大，经济性下降；运行时间设计越多，那么说明系统配置的制热能力越小，冬季需用电辅加热，故运行成本相对较高，节能性减少，但初投入也减少，经济性增加。经济性与节能性是一个工程是否优质的重要指标，但这两者处于一对矛盾关系，所以只能在中间寻找一个最佳平衡点。

2、冬季的环境因素：空气源热泵的热源是空气，其性能受环境影响较大，所以根据冬季的环境因素的不同，运行时间要做相应的调整，对于冬季较寒冷的地区，运行时间需设计要短，对冬季温暖地区，运行时间可以设计长一些。

3、工程性质：这一点主要的考虑就是工厂宿舍的倒班情况，如三班倒，即24小时内轮流三班，故我们设计运行时间时得考虑冬季最冷月的运行时间要小于8小时。

经上述分析，根据经验，运行时间在江浙沪（不包括苏北）一带一般设计10小时左右，冬季较寒冷地区一般设计8小时左右，冬季温暖地区设计12小时，三班倒情况一般设计5小时左右。

三、机组选型说明

定机组遵循以下原则：

1、选大不选小，即选定主机能力（KW）≥系统总能力（KW）；

2、最冷月运行时间尽可能小于15小时；

3、能选用两台小的不选一台大的；

4、一般情况下机组不混搭，即一个10吨工程不采用一台10P与一台5P；

根据经验机组的选型与水箱吨位大小有一定比例关系，即1吨水：几P机组。在设计中可以根据这个经验值来进行预估，提高效率。江浙沪（不包括苏北）一带一般为1：1.5，冬季较寒冷地区一般为1：2，冬季温暖地区一般为1：1，三班倒情况一般为1：3，北方地区一般配比为1：2。

机组调试

安装完毕后，应该对以下几点进行检查：先总体检查下整个热水系统和电控系统是否安装好，接线是否牢固，该开的阀门是否打开，该关的是否关闭。冷媒连接管是否有泄露的情况，然后再送电，用万用表检查电源是否正常，再开机。

开机后需要检查的几个要点：

1、压缩机是否有延迟3分钟保护；

2、机组运行时的高压压力是否正常，风机吹出的风是否感觉到凉爽，用钳形表检测机组运行电流，观察是否正常，机组无异常噪音；

3、检车机组的供水系统能否提供足够的压力给用户；

4、正常运行一段时间后，水温能够加热到设定温度停机，且水温低于设定温度5度后能够正常启动；

5、打开热水出水龙头进行水路空气排空，直至热水匀速出水；

6、以上几点如果都正常，运行至水温达到55度后，则该机组可以交付给客户使用。

注意：拆装机组，冷媒的回收。

标准化生产安装

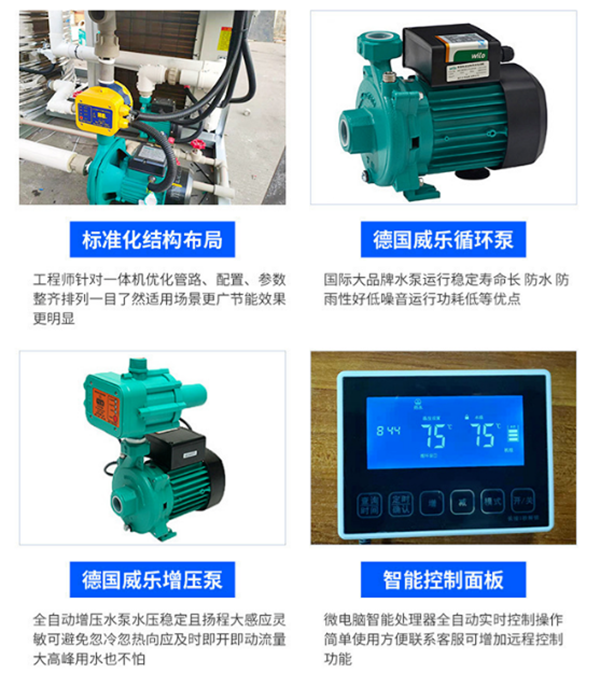

由工厂工程师考量设计，优化安装结构，做到规范化、标准化、节能化一体，空气能热水工程广泛应用于工厂、集体员工宿舍、学校、酒店、宾馆、沐足、桑拿、休闲会所、旅馆招待所、医院、别墅公寓、家庭及企业事业单位等场所，江苏英泊索尔新能源有限公司承接各单位热水工程方案设计，安装和维修等一条龙服务。我们的方案以节能为目标，针对各种高耗能的供热系统，公司也提供热水工程改造服务，免费为客户提供更加节能的分析方案，欢迎来电咨询400-8286-895。
