热泵热水系统组成

作者:英泊索尔  发布时间:2020-01-14  浏览:149

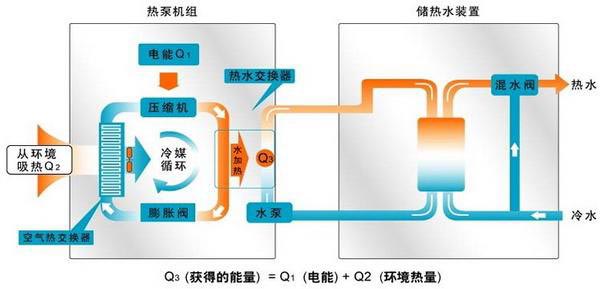

热泵热水系统包括热泵主机和换热储水箱两部分。热泵主机部分包括风冷式蒸发器、热泵及膨胀阀;换热储水箱为内置冷凝盘管的储热水箱。冷媒(工质)在蒸发管内吸收环境空气中的热量,通过热泵循环由冷凝盘管在水箱内释放热量,加热水箱中的水。

要搞清楚热泵的工作原理,首先要懂得制冷系统的工作原理。制冷系统(压缩式制冷)一般由四部分组成:热泵、冷凝器、节流阀、蒸发器。其工作过程为:低温低压的液态制冷剂(例如氟利昂),首先在蒸发器里从低温热源(例如冷冻水)吸热并气化。然后热泵抽取蒸发器里气化后的制冷剂气体并压缩到冷凝器内,此时制冷剂气体变成高温高压气体。该高温高压气体在冷凝器内被高温热源(例如冷却水)冷却凝结成液体,变成高温高压液体制冷剂。再经节流阀截流成低温低压液态制冷剂。如此就完成一个制冷循环。

对于一台分体式热泵冷暖空调来说,夏天制冷时就是把冷凝器放在室外,而把蒸发器放在室内。运行时就把室内的热量输送到了室外。而冬季则把蒸发器放在室外,把冷凝器放在室内,这样就把室外的热量输送到了室内。当然我们不会换季时去拆装设备了,而是通过体格转换阀使蒸发器和冷凝器换位的。

热泵空调里面有一个四通换向阀。在制冷工况下,室内热交换器就是蒸发器,室外热交换器(夏天往外呼呼出热风的那个东西)就是冷凝器。冬季供热的时候,四通换向阀切换,改变冷媒的流向,此时,室内热交换器就是冷凝器,室外热交换器(冬天往外呼呼出冷风的那个东西)就是蒸发器。

热泵是以冷凝器放出的热量来供热的制冷系统,它被形象的称为“热量倍增器”。目前公司将热泵制热应用在家用冷暖空调器上,已经被广泛地应用,其制热系数已高达3.0以上。那么,利用热泵的原理来制取热水,消耗一度电所获得的热水,比普通电热水器消耗三度电所获得的热水还要多,这是传统热水器所不能企及的。

目前市场上热泵热水器种类很多,主要有地源、水源和空气能三种系列。水(地)源热泵是利用一定温度的水源(20℃以上)作为热源以制冷剂为媒介,将土壤中、水源中的热量吸收后经热泵压缩制热,通过热交换器与冷水交换热量以达到取暖和制取热水的目的,水源热泵必须有一定温度和流量的水源;空气能热泵以水源热泵类似方法从空气获得热量来加热水。三种热泵中,空气能热泵受到的条件限制最小,发展空间最大,因此本文着重对空气能热泵热水器进行分析讨论。
